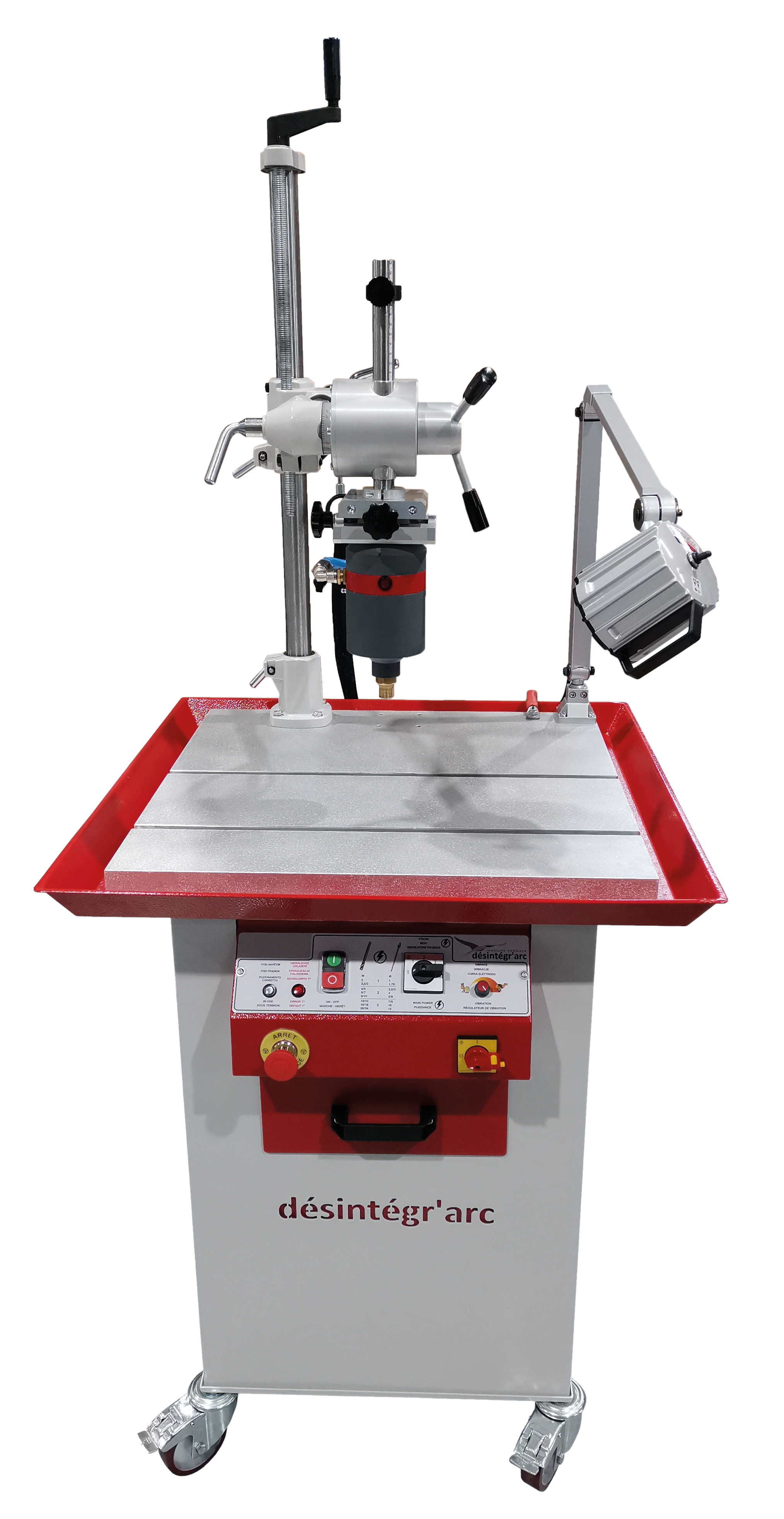

Vyjiskřovací pracoviště GMS 7000K s rozsahem M1,6 až M30
Pojízdná vyjiskřovací stanice pro vyjiskřování kovů s rozsahem M1,6 - M30.
Určená pro intenzivní nasazení.
Alu pracovní deska, stojan elektrod, osvětlení pracoviště.
Generátor
- M1,6 až M30
- Polointenzivní nasazení
- Napájení 400V třífázové/ 50Hz nebo 220V třífázové, nutno upřesnit v objednávce
- Výkon 7kVA
- Elektrody karbidové (průměr 1 až 1,75mm) či molybdenové (průměr 2 až 12mm)
- Skříň na kolečkách průměr 100mm, nosnost 120kg
- Alu lavice 635x635mm, se dvěma T drážkami
- Halogenové osvětlení 24V
- Celkové rozměry 900x250mm, výška 930mm, bez skříně
- Hmotnost 120kg
Čelní strana generátoru
- Hlavní vypínač
- Hřibové tlačítko “Nouzové zastavení”
- Tlačítko Start/Stop (0/1)
- Čtyřpolohový přepínač se třemi úrovněnmi výkonu
- Bílá kontrolka “Pod napětím”
- Červená kontrolka “Závada chlazení silového transformátoru” (čidlo s automatickým resetem)
- Regulace kmitání, pro elektrody malých průměrů
- Referenční tabulka pro výběr elektrody
Zadní strana generátoru
- Jistič 30A s manuálním resetem, externí skříňka
- Konektor pro připojení chladicí soustavy
- Referenční štítek a označení CE
- 5A pojistka na ochranu ovládání
Odjiskřovací hlava
- Napájení 0 až 40V
- Pulzní frekvence 50Hz
- Červená kontrolka “chyba tlaku elektroda/dílec”
- Regulační kohoutek průtoku chladicí emulze
- Kleštinové sklíčidlo pro změnu délky elektrody za účelem vyšší tuhosti a přesnosti (čtyři kleštiny prům. 2 až 8 a čtyři příslušné matice
- Délka elektrického kabelu mezi generátorem a hlavou 2,4m
Uvnitř skříně
- Chladicí soustava 400V / 3A
- Ochranný ventil se zpětným potrubím do nádoby
- Plastová nádržka na kapalinu, objem 40 litrů
- Zpětný ventil chránící proti vypuštění vody z čerpadla
- Filtrační sací koš
Stojan “S”
- Sloupek a rameno prům. 40mm
- Rozsah ve vertikálním směru 350mm, s elektrodou 50mm
- Rozsah v příčném směru 400mm
- Pracovní zvdvih 100mm
- Jemná regulace ve dvou osách X a Y (hlava TMC)
Volitelné příslušenství
- Automatický posun (řízený automatem)
