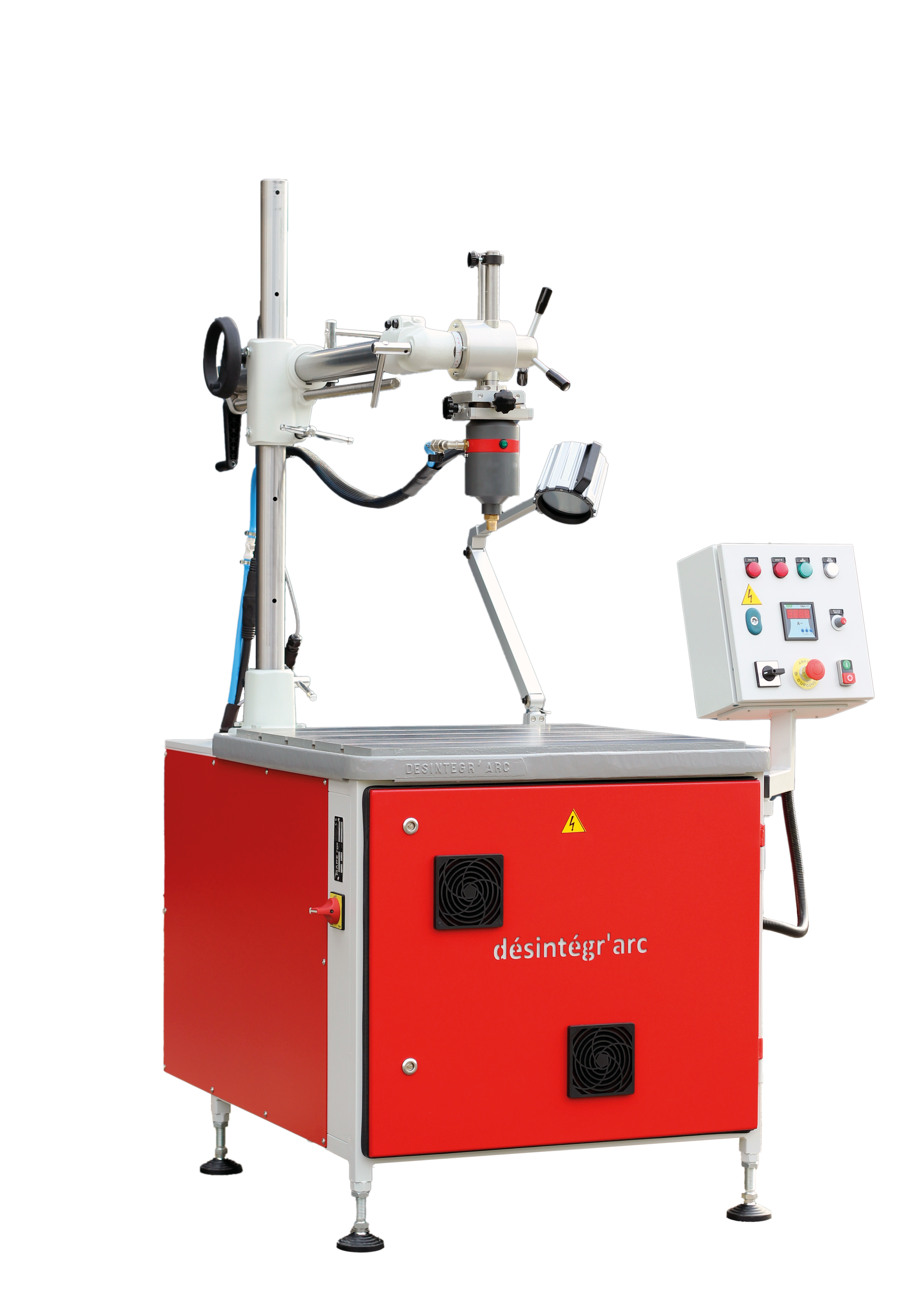

Fixní odjiskřovací pracoviště Désintegr´arc GMS 1000K

Odjiskřovací pracoviště s kapacitou M3 - M30, na antivibračních stojkách.
Určeno pro intenzivní nasazení při odjiskřování kovů. Karbidové / molybdenové elektrody.

Vyjiskřovačka kovů GMS1000K

Generátor

  • Lavice z litiny 800x800mm + stojan s manuálním posunem
  • M2M30 a více
  • Intenzivní nasazení
  • Napájení 400V třífázové/ 50Hz nebo 220V třífázové (nutno upřesnit v objednávce)
  • Výkon 8/10/12kVA, dle modelu
  • Hlavní odpojovač, jistič 32A
  • Napájení přídavných ovládacích prvků přes transformátor 400V/220V/24V
  • Antivibrační stojky
  • Halogenová lampa 24V
  • Ovládací panel na kloubu
  • Nosnost stroje 1100kg

Ochrana elektroinstalace

  • Hlavní odpojovač, jistič 32A v externí skříni, dle modelu
  • Ochrana silového transformátoru a přerušovače v podobě teplotního čidla s automatickým resetem (70°C)
  • Ochrana řídícího transformátoru primární a sekundární pojistkou
  • Ochrana pohonu čerpadel pojistkami
  • Chlazení silového transformátoru vodou, chladicí soustava 1
  • Chlazení elektrody a odvod odpadu vodou, chladicí soustava 2

Ovládací panel

  • Zelené impulsové tlačítko “Start” I
  • Červené impulsové tlačítko “Stop” 0
  • Hřibové tlačítko “Nouzové zastavení”
  • Čtyřpolohový přepínač s neutrální polohou a třemi úrovněmi výkonu
  • Bílá kontrolka “Pod napětím”
  • Zelená kontrolka “V chodu”
  • Červená kontrolka “Závada chlazení silového transformátoru” čerpadlo 1
  • Červená kontrolka “Závada chlazení elektrody” čerpadlo 2
  • Regulátor kmitání

Chladicí soustava 1

  • Motor s výkonem 0,36kW
  • Napájení 220V 3A monofáze
  • Tlaková ochrana v podobě tlakového regulátoru a signalizace závady červenou kontrolkou

Chladicí soustava 2

  • Motor s výkonem 0,36kW
  • Napájení 220V 3A monofáze
  • Ochranný ventil přednastavený na 3 bary se zpětným potrubím do nádoby

Nádržka chladicí kapaliny

  • Kapacita 70 litrů
  • Ukazatel hladiny

Odjiskřovací hlava

  • Napájení 40V silovým transformátorem ref. TC1
  • Frekvence kmitání 50Hz
  • Elektrické a hydraulické rychlospojky
  • Regulační kohout průtoku chladicí kapaliny
  • Kleštinové sklíčidlo pro změnu délky elektrody za účelem vyšší tuhosti a přesnosti (čtyři kleštiny prům. 2 až 8 a čtyři příslušné matice

Stojan “S”

  • Sloupek a rameno prům. 57mm
  • Manuální posun
  • Rozsah ve vertikálním směru 650mm, s elektrodou 50mm
  • Rozsah v příčném směru 720mm
  • Pracovní zdvih 100mm
  • Jemná regulace ve dvou osách X a Y
