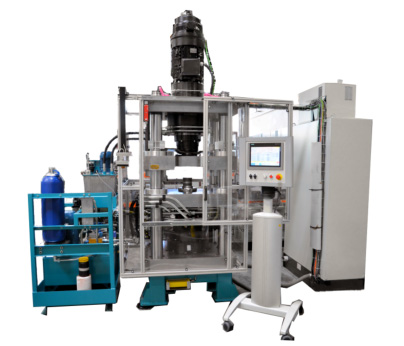

Orbitální nýtovací centra Guillemin se díky vysoké nýtovací síle uplatní při práci s dílci velkých průměrů nebo s materiály, které vyžadují velkou deformační sílu (speciální oceli nebo nerez oceli). Příkladem takové aplikace může být montáž ložisek (vnější průměr 60 mm).
Orbitální nýtovací centrum umožňuje rychlou změnu výrobního programu díky snadné výměně nástroje a volbě příslušného programu. Produktivitu dále zvyšuje numerická osa Z (optimalizace zdvihu).
Nýtovací centra jsou vybavena snímáním a elektronickou kontrolou nýtovací síly.
|
||
| S1200 | S2000 | |
|---|---|---|
| Nýtovací síla (DaN) | 12 000 | 20 000 |
| Průměr nýtu (mm) Ocel 500 N/mm2 |
∅22 mm | ∅40 mm |
| Průměr dílů na korunách nebo trubkách Ocel 500 N/mm2 |
vnější ∅ 30 mm / vnitř. ∅ 10 mm * | vnější ∅ 60 mm / vnitř. ∅ 30 mm * |
| Numerická osa Z | Numerická (servomotor Brushless) | Numerická (servomotor Brushless) |
| Zdvih Z (mm) | 0 až 280 | 0 až 280 |
| Max. rychlost v ose Z | 50 mm/s | 50 mm/s |
| Přesnost | 40 μm | 40 μm |
| Opakovatelnost | 10 μm | 10 μm |
| Výkon motoru trnu (Nastavitelná rychlost 250 až 1100 ot./min) |
15 kW | 22 kW |
| Standardní vybavení | Vysoce pevná kontrukce se 4 pevnými sloupky Pevná nýtovací jednotka Pohyb nýtovaného dílu pomocí pístu s numerickým přítlakem (servomotor Brushless) Automat Siemens S7-300 s dotykovou obrazovkou s rozhraním HMI 12” |
|
| Příslušenství | Zastavení hlavičníku Přidržovač plechu 5 až 10 t |
|
| * Technické zkoušky realizované na ocelových korunkách nebo trubkách | ||
